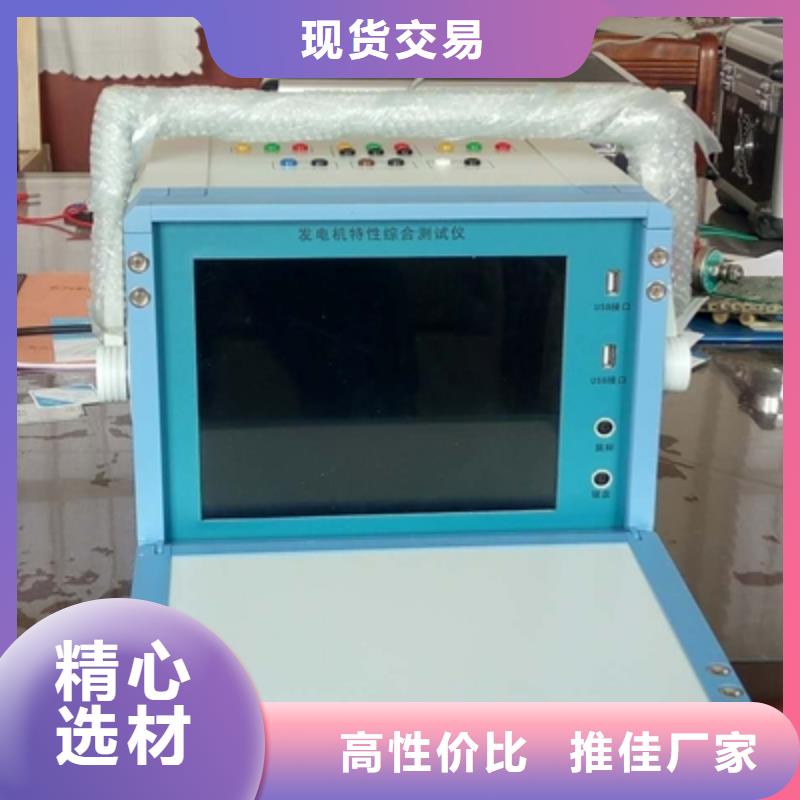

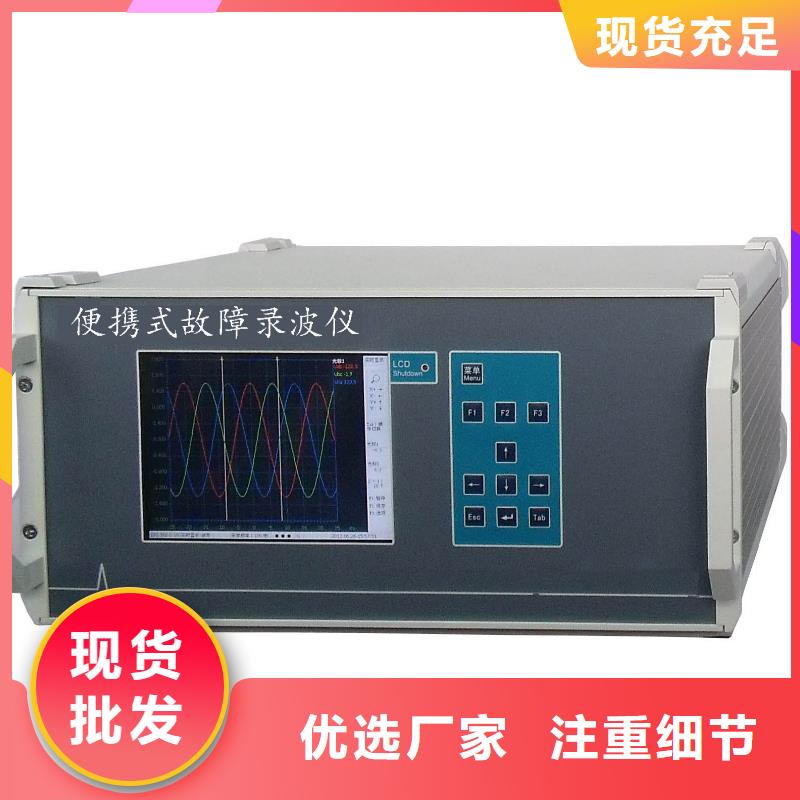

江西景德镇发电机特性综合测试仪硬件特点仪器的硬件系统特性和技术参数如下：1 48路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道允许输入电压10M第二章 仪器组成2.1硬件组成图2 仪器面板便携式录波仪的仪器实物如图1所示。仪器面板的详细结构如图2所示，面板上的区域功能如下。1）区域1是试验接线区，所有的试验接线都在该区域完成，对应的通道一次为:第1组模拟量通道 CH1 对应U1,COM1,I1第2组模拟量通道 CH2 对应U2,COM2,I2第3组模拟量通道 CH3 对应U3,COM3,I3第4组模拟量通道 CH4 对应U4,COM4,I4第5组模拟量通道 CH5 对应U5,COM5,I5第6组模拟量通道 CH6 对应U6,COM6,I6第7组模拟量通道 CH7 对应U7,COM7,I7第8组模拟量通道 CH8 对应U8,COM8,I8第9组模拟量通道 CH9 对应U9,COM9,I9第10组模拟量通道 CH10 对应U10,COM10,I10第11组模拟量通道 CH11 对应U11,COM11,I11第12组模拟量通道 CH12 对应U12,COM12,I122）区域2是电流通道保险，每个电流通道都装有0.2A的保险管3）面板的右边是12.1寸触摸显示屏，可以通过触摸屏完成对仪器的所有控制。4）右下方展示了仪器的面板键盘，接盘结构如图3所示，详细的按键功能

江西景德镇发电机特性综合测试仪典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1＞生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据不超过120000个数据时间点2＞生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点
